Nabengehäuse Schiffsschraube
Angewandt in: Schifffahrt | Maschinenbau
- Zurück
- Weiter
Problem, Idee und Lösung
-
Problem

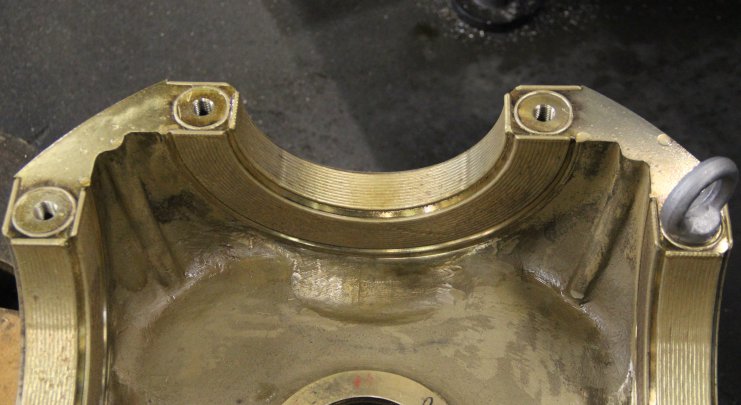

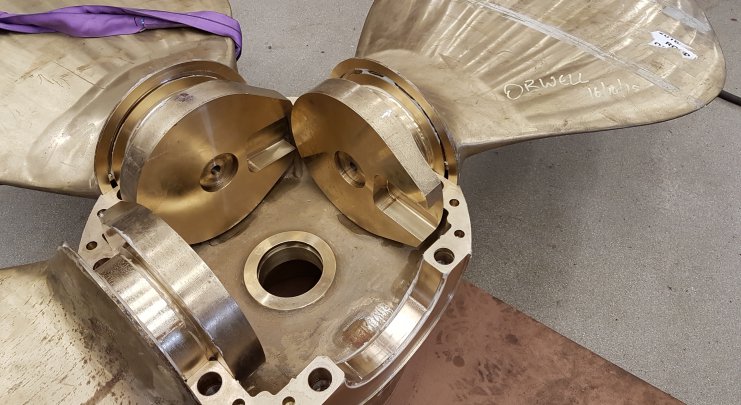

Die Gleitlagerpassungen des gemeinsamen Nabengehäuses sind radial und axial verschlissen. In diesen Passungen werden die verstellbaren Schraubenflügel montiert. Das OEM-Unternehmen Wartsila Propulsion hat Revamo beauftragt, das Nabengehäuse unter Genehmigung wiederherzustellen (3.2). Lloyds und DNV-GL haben uns für die Wiederherstellung zugelassen.
-
Lösung

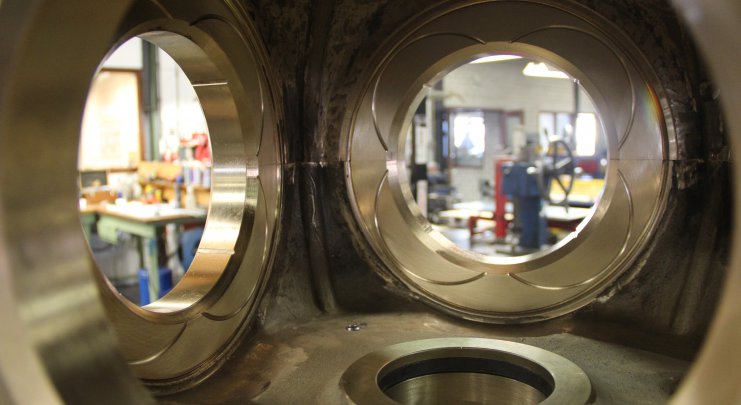

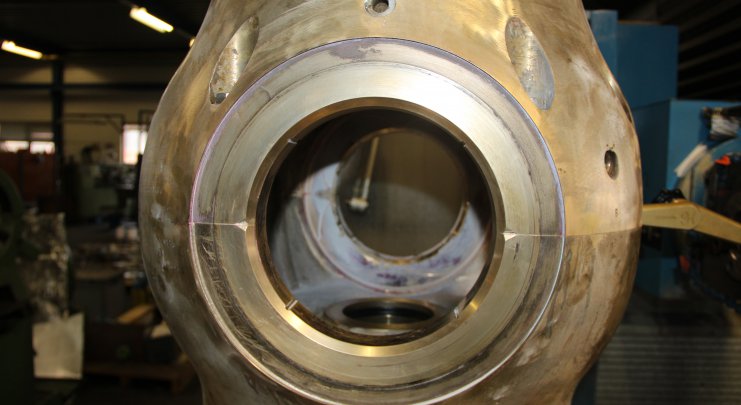

Nach einer ausführlichen Eingangskontrolle auf Abmessungen und Materialqualität wurde das Nabengehäuse mithilfe von Laserbeschichtung wiederhergestellt. Die 3D-Messung zwischen den Bearbeitungen zeigte, dass keine Verformungen durch Wärmeeinwirkung aufgetreten sind. Die beiden Nabenhälften passen nahtlos aufeinander und sind flüssigkeitsdicht.
-
Fressen (Einfressen)
Fressen ist eine Verschleißerscheinung, die als Folge ungewünschter Mikrobewegungen zwischen zwei Teilen entsteht...
-
Lagerpassungsverschleiß
Verschleißerscheinung, die als Folge unzureichender Schmierung oder Überbelastung entsteht.
Spezifikationen
| Hauptabmessungen (L x B x H): Ø600×760 | Basismaterial: CuNiAl | Beschichtung: CuNiAl |
